住宅框架焊接计划

一、产品先容

装配式住宅俗称“拼装房”，，它的全称是预制装配式住宅。。装配式住宅是用工业化的生产方法来制作，，将住宅的部分或所有构件在工厂预制完成,然后运输到施工现场，，将构件通过可靠的毗连方法组装而建成，，在西欧及日本被称作工业化住宅或工业化住宅。。“拼装房”只是部分零件举行了预制，，到施工现场也要和古板修建一样浇筑，，并不是想象中的“搭积木”。。因此衡宇建成后从外观上看与古板住宅没有显着区别。。

装配式修建主要包括预制装配式混凝土结构、轻钢结构、现代木结构修建等。。其中轻钢结构修建具有施工工期短、造价本钱低、外界天气对施工历程影响小等突出优点，，在住宅修建中应用越来越普遍。。

轻钢住宅修建中，，构件相互毗连的节点作为主要受力部位，，很是要害。。这些节点主要包括：柱与柱节点、梁与柱节点、梁与梁节点等方面。。在整个设计历程中，，大宗接纳方管柱作为节点举行相互毗连，，以包管节点结构可靠、清静，，且施工稳固、轻盈、清静，，这样可大大缩减现场焊缝的毗连。。

图1 装配式住宅

二、客户先容

安徽鸿路钢结构（集团）股份有限公司建设于2002年，，拥有合肥、武汉、金寨、重庆、涡阳，，宣城等大型装配式钢结构修建及智能停车装备研发制造基地，，面积达200多万平米，，是现在中国最大的钢结构企业集团之一。。公司主营营业有钢结构及其配套产品加工、钢结构工业修建、新型建材产品生产销售、装配式高层钢结构住宅、定制化洋房、高端智能立体车库制造运营、工业地产投资建设运营、绿色钢结构房产开发等，，产品销往全球37个国家和地区。。

豪门国际·(中国游)官方网站

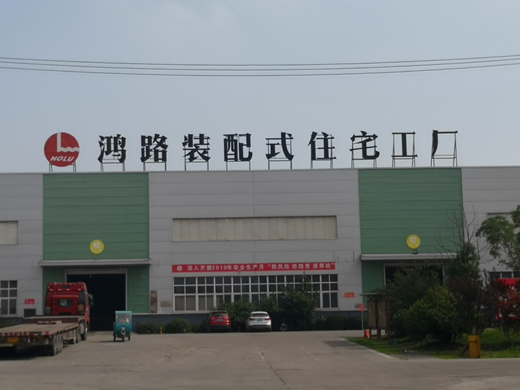

图2 鸿路工厂

三、现场问题

制品方管柱是由一节方管与两片挡板焊接而成。。挡板材质为Q345，，厚度在32mm~35mm之间；；；；方管柱材质为Q345，，厚度在12mm~20mm之间。。方管柱开坡口，，角度在25°~37°之间。。浚？？？突岣咝，，实验接纳机械人焊接，，但由于板材厚，，间隙窄，，多层多道焊，，根部大宗泛起未熔合，，产品及格率极低，，亟待解决。。

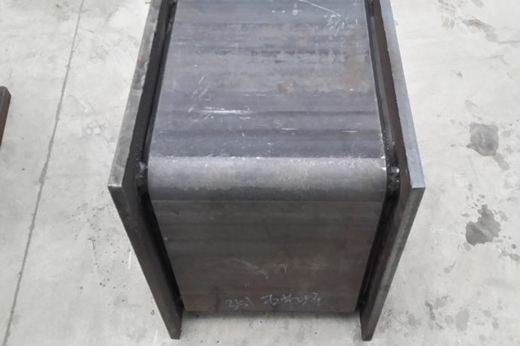

图3 方管柱

四、豪门国际电气推荐焊机装备及计划

针对客户现真相形，，推荐豪门国际电气Artsen PM500FR焊机，，接纳碳钢直流工艺。。Artsen PM500FR是一款全数字高频智能逆变焊机，，可举行碳钢、不锈钢、铝合金等材质的直流、脉冲全位置焊接。。此款焊机有以下优点可以解决客户问题：

① 高压寻位、电弧跟踪功效稳固可靠，，多层多道焊接质量稳固。。

② 搭载有“特殊能量控制的短途经渡”工艺，，该工艺通过实时控制焊接电流和电压，，调理熔滴过渡特征和熔滴形状，，大幅增添熔深，，消除未熔合，，改善焊缝成型。。

③ 通过全新控制计划和合理的工艺参数优化包管起弧柔，，收弧稳固，，包管焊缝整体质量。。

④ 送丝机接纳高性能数字电机、码盘反响、四轮送丝和准确送丝机构来确保送丝稳固性，，进而包管优异的焊接。。

⑤ 配有模拟、数字等多种通讯方法，，与专机、机械人通讯简朴快捷。。

⑥ 防护品级更高、可靠性好、故障率低，，可以包管恒久大批量焊接，，焊缝质量稳固可靠。。

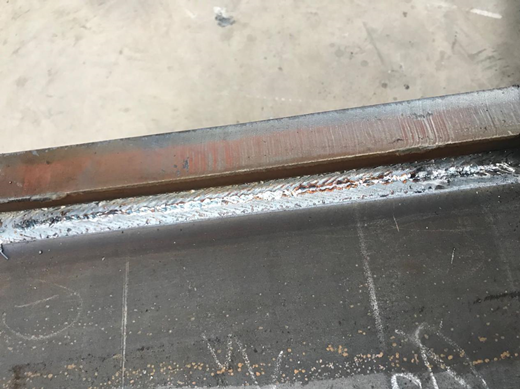

图4 焊缝

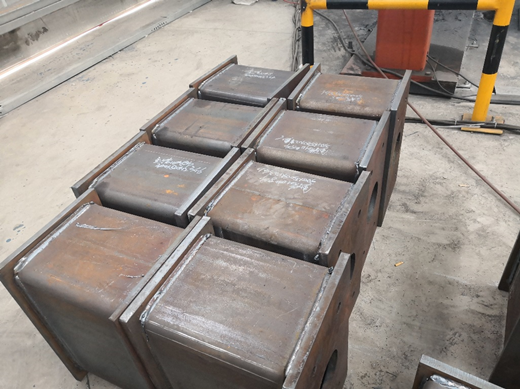

图5 工件

五、效果比照

接纳豪门国际电气Artsen PM500FR，，配合机械人焊接，，焊缝成型雅观，，飞溅小，，根部融合稳固，，及格率达96%，，效率大幅提升，，比照之前人工焊接，，效率提升了4倍。。

六、应用

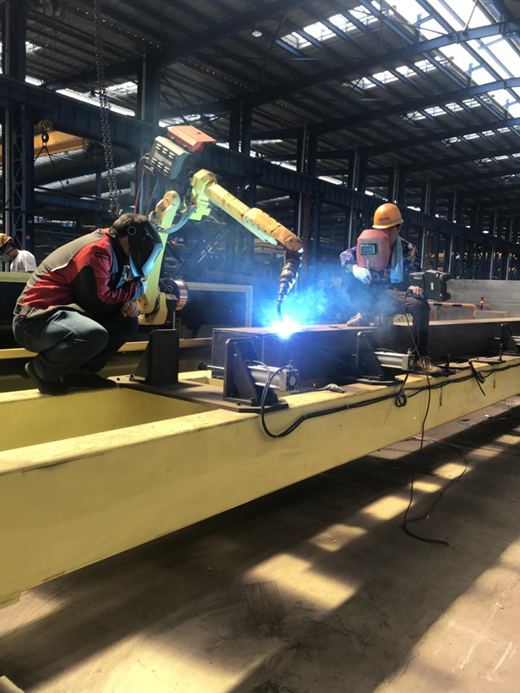

图6 现场焊接
